Description / Table des matières
r e , , e
r e e
Haftungsausschluss bei Nichtbeachtung
Personelle Voraussetzungen, Anforderungen an das Personal
Bestimmungsgemäßer Gebrauch
Fünf Sicherheitsregeln nach DGUV Vorschrift 3
Elektrostatisch gefährdete Bauelemente und Baugruppen (EGB)
Verwendete Abkürzungen
Systemaufbau UA 412 S
Anwendung
Hardware
Aufgaben UA 412 S
Varianten
Reglertypen
Firmware aktualisieren
Funktion UA 412 S
Anlaufverhalten
Erstanlauf - Regler auf Werkseinstellungen zurücksetzen
Wiederanlauf - Neustart der Steuerung
Auswahl des Fühlertyps
Notwendige und optionale Fühler
Beschreibung der Reglerfunktion
Sicherheitskette
Kühlbetrieb
Verdichterfreigabe nach Zu- und Rückluft
Verdichteransteuerung
Reglertyp SPIR410
Reglertyp SPIR290
Verdichterendtemperatur
Dauerlaufüberwachung der Regelung
Mindestlauf- und Standzeiten
Notbetrieb
Abtauung
Allgemeine Hinweise zur Abtauung
Master-Slave-Modus zur Synchronisierung des Abtau-Endes
Master−Slave−Modus zur Synchronisierung mehrerer Regler
Notwendige Einstellungen für den Master-/Slave-Modus
Besonderheiten und Einschränkungen
Lüftersteuerung
Rahmenheizung
Handabschaltung
Sollwertumschaltung (Tag-/Nacht-Betrieb)
Lichtsteuerung
Notnetzbetrieb
Temperaturanzeige BT 30
Aufzeichnung von Meldungen und Alarmen
Installation und Inbetriebnahme UA 412 S
Montage
Kühlstellenregler zur Hutschienenmontage
Montage auf die Hutschiene
Demontage von der Hutschiene
Handhabung der Federzugklemmen
Grundeinstellung
Einstellung der CAN-Bus Adresse
Einstellung Reglertyp und Master-Slave-Modus
Spannungsversorgung
Status-LEDs
Grundkonfiguration des Reglers
Benennung des Reglers
Batteriewechsel
Firmware-Update
Voraussetzungen für das Firmware-Update
Firmware-Update aufspielen
Update für Regler mit 8-poligem DIP-Schalter
Update für Regler mit 9-poligem DIP-Schalter
Behebung von Treiberproblemen
Anschluss- / Klemmenbelegung UA 412 S
Klemmenplan
Belegung der 230 V AC-Spannungsversorgung
Belegung der 230 V AC-Relaisausgänge
Belegung der 230 V AC-Digitaleingänge
Belegung der 0..10 V-Analogausgänge
Belegung der CAN-Bus-Klemmen
Belegung der 24 V DC-Transistorausgänge
Wirksinn der Relais- und Transistor-Ausgänge
Belegung der DISPLAY-Schnittstelle
Belegung der 4..20 mA-Analogeingänge
Belegung der Analogeingänge für Temperaturfühler
Erläuterung zur Fühlerbezeichnung
Belegung der USB-Schnittstelle
Verdrahtung der Master-Slave-Funktion zur Abtau-Synchronisation
Bedienung UA 412 S
Möglichkeiten der Bedienung
Lokale Bedienung mit einem Bediengerät BT 300 x
Verriegelung der Sollwertverstellung
Fernbedienung über das Terminal
Menüs und Bedienmasken
Reglermenü über die Fernbedienung aufrufen
Systemzentrale CI 4x00
Marktrechner CI 3x00 / Bedienterminal AL 300
Verriegelung der Eingabe aufheben
Systemzentrale CI 4x00..
Marktrechner CI 3x00 / Bedienterminal AL 300
Service-Mode / Service-Modus aktivieren
Systemzentrale CI 4x00
Marktrechner CI 3x00
Menüstruktur
Reglertyp SPIR410 - Menübaum
Hauptmenü
Menü 1 Istwerte
Menü 2 Sollwerte
Menü 3 Uhr
Menü 4 Meldungen
Menü 5 Archiv
Menü 6 Konfiguration
Reglertyp SPIR290 - Menübaum
Hauptmenü
Menü 1 Istwerte
Menü 2 Sollwerte
Menü 3 Uhr
Menü 4 Meldungen
Menü 5 Archiv
Menü 6 Konfiguration
Außerbetriebnahme und Entsorgung
Außerbetriebnahme / Demontage
Entsorgung
Alarme und Meldungen UA 412 S
Alarmierung und Überwachung
Alarm bei Über- oder Untertemperatur
Alarm bei ausbleibender Abtauung
Alarm wegen Fühlerbruch
Alarmunterdrückung des Fühlerbruch-Alarms während der Abtauung
Alarm wegen Hardware-Problemen
Wiederanlauf
Individuelle Vergabe der Prioritäten
Alarmierungswege
Ende eines Alarms
Meldungen
Transiente Alarme und Meldungen
Meldeliste
Technische Daten UA 412 S
Elektrische Daten

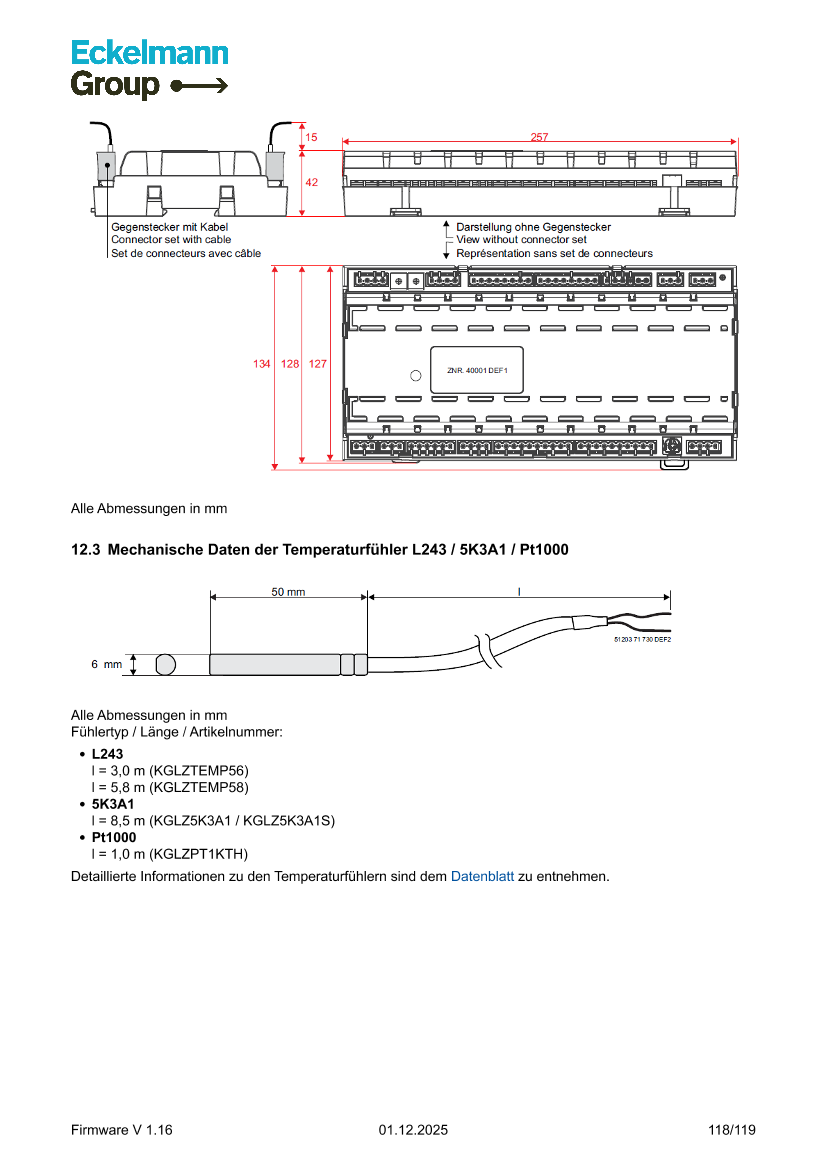

Mechanische Daten UA 412 S
Mechanische Daten der Temperaturfühler L243 / 5K3A1 / Pt1000
Artikel-Nummern u. Zubehör UA 412 S
Kühlstellenregler
Zubehör
